MOTRONIC
Cosi' viene definito un sistema integrato di accensione-iniezione dotato di un'unica centralina elettronica di controllo realizzato dalla Bosch. Addirittura il sistema puo' consentire una gestione pressoche' totale del motore in quanto puo' controllare anche l'EGR (ricircolazione dei gas di scarico), ed essere collegato a sensori di detonazione, alla sonda Lambda, e al sistema di ventilazione del serbatoio. E' previsto anche il controllo elettronico della fasatura di distribuzione, nei motori muniti appunto di distribuzione a fasatura variabile.
Messaggi collegati Nuovo messaggio
Nessun messaggio collegato

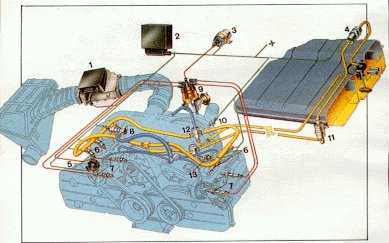

Schema dell'iniezione Motronic
Schema di iniezione Bosh Motronic (Alfa Romeo 33 16v): 1) misuratore portata aria; 2) centralina Motronic; 3) bobina; 4) pompa combustibile; 5) interruttore min. e max.; 6) elettroiniettori; 7) candele; 8) attuatore minimo costante; 9) distributore di accensione; 10) sensore giri; 11) filtro combustibile; 12) regolatore pressione combustibile; 13) sensore temperatura acqua.
